Parte 1:
Cilindro

Archivio

ExOrdinanza

La guida, il cui nasello entra nella scanalatura elicoidale dell'involucro dell'otturatore, fa girare l'involucro quando si apre o si chiude la culatta.
Mentre si apre la culatta il nasello arma il congegno di percussione.

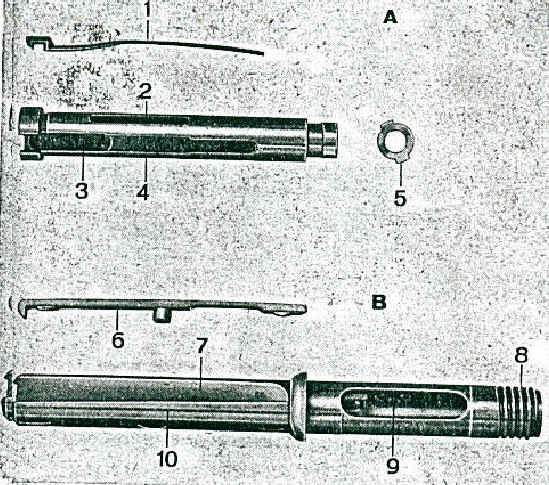

A. mc. mod.31

1. Estrattore
2. Scanalatura per il nasello della guida
3. Scanalatura dell'estrattore
4. Cilindro
5. Chiusura a baionetta.

A culatta montata nel mc.31, il cilindro è completamente nascosto dall'involucro di otturazione.
Il galletto e il cilindro sono congiunti mediante una chiusura a baionetta.

B. mc. mod.11

6. Estrattore
7. Cilindro
8. Passo a vite per il galletto
9. Scanalatura per il nasello della guida
10. Scanalatura dell'estrattore.
