Parte 1:
Mirino

Archivio

ExOrdinanza

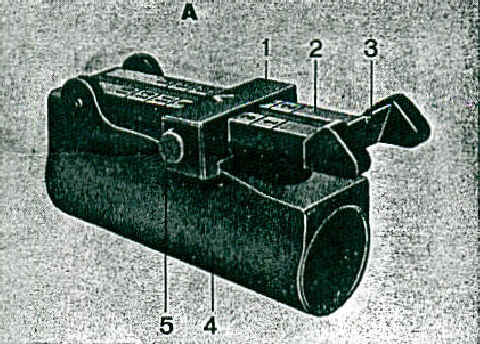

A. mc. mod.31 - Alzo o mira -

1. Cursore dell'alzo
2. Foglia di mira
3. Intaglio di mira
4. Supporto dell'alzo
5. Arresto del cursore.

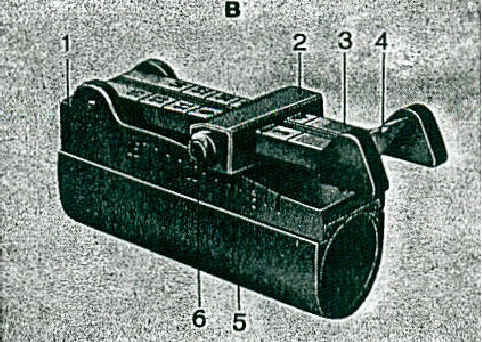

B. mc. mod.11 - Alzo o mira -

1. Piede dell'alzo
2. Cursore dell'alzo
3. Foglia di mira
4. Intaglio di mira
5. Involucro dell'alzo
6. Arresto del cursore.

Il mirino può essere spostato diagonalmente per mezzo di uno sposta mirino.
Lo spostamento di 1mm corrisponde, a 300m, ad una correzione del punto d'arrivo del proiettile in direzione di: A. 12cm per mc.31 B. 14cm per il mc.11 Per correggere il punto d'arrivo in elevazione , si cambia il mirino.
Si hanno a tale scopo 5 diversi mirini a disposizione:

Denominazione	Contrassegno	Altezza in mm	Spostamento (#)
Più Punto	+ °	7,1
Più	+	6,8	mc.31: 16cm
Normale		6,5	mc.11: 18cm
Meno	-	6,2
Meno Punto	- °	5,9

(#) A ogni cambiamento di mirino corrisponde a 300m, uno spostamento del punto di arrivo del proiettile-
