Parte 1:
Guida
Archivio
ExOrdinanza

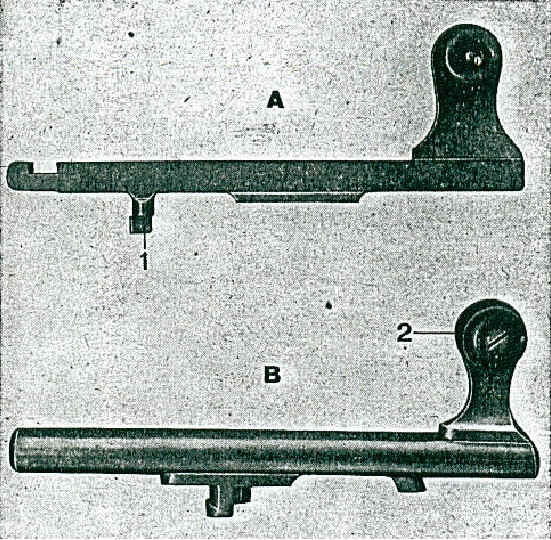

Fig. 8
La guida, il cui nasello entra nella scanalatura elicoidale dell'involucro dell'otturatore, fa girare l'involucro quando si apre o si chiude la culatta.
Mentre si apre la culatta il nasello arma il congegno di percussione.
A. mc. mod.31
1. Nasello della guida.
B. mc. mod.11
2. Impugnatura della guida.
