68. DISCHETTI per DEVIATOI

1. I deviatoi possono essere muniti di un piccolo disco girevole (dischetto) collegato con la leva di manovra del deviatoio, in modo da indicare la posizione di questo. I dischetti si distinguono in indicativi ed imperativi.

2. I dischetti indicativi per deviatoi semplici o doppi hanno le due facce dipinte in modo identico, con una punta di freccia nera in campo bianco.
Per i deviatoi inglesi il dischetto è dipinto in bianco con un piccolo bordo nero esterno e si usa solo se il deviatoio è manovrato con unica leva.

3. I dischetti imperativi hanno le due facce dipinte in rosso e vengono applicati ai deviatoi che immettono nei binari tronchi o che sono da considerarsi come tali, anche se allacciati d’ambo le parti, perché destinati a deposito di veicoli e quindi solitamente occupati.

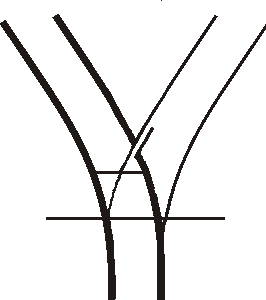

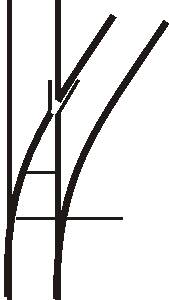

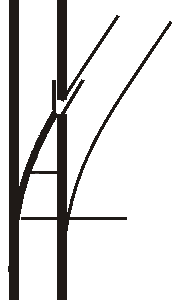

4. Il dischetto indicativo si presenta parallelamente al binario quando il deviatoio è disposto per la linea diretta; normalmente al binario se il deviatoio è disposto per la linea deviata.
In questo caso la direzione della punta della freccia indica da quale parte si trova il binario deviato.
Per i deviatoi in cui entrambi i binari sono in curva si considera diretto quello di minor deviazione.

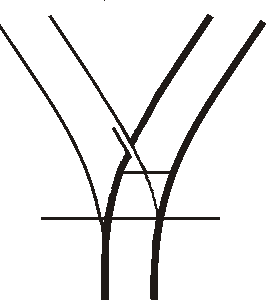

Per i deviatoi simmetrici il dischetto è parallelo al binario se lo scambio è disposto per la linea di sinistra nel senso della corsa in cui è incontrato di punta.

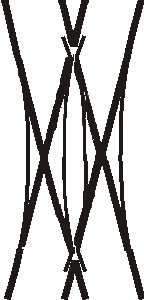

Per i deviatoi inglesi a manovra unica il dischetto si presenta normale al binario quando il deviatoio è disposto per le linee deviate.

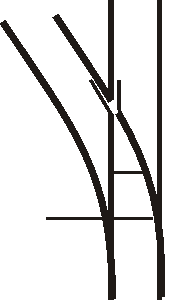

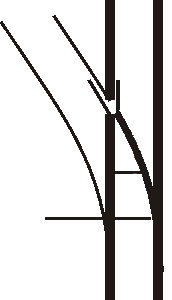

5. Il dischetto imperativo si presenta Ingresso in parallelamente al binario quando il binario tronco deviatoio è disposto per il transito sul binario di corsa; si presenta normalmente al binario quando il deviatoio è disposto per il binario tronco.

6. Di notte i dischetti devono presentare ai treni, se disposti normalmente al binario, la loro faccia illuminata da luce riflessa e se sono disposti parallelamente al binario, luce bianca.

7. I dischetti indicativi fanno conoscere al macchinista il binario sul quale viene istradato; quando sono disposti per il binario deviato, indicano anche se ]a deviazione è verso destra o verso sinistra.

8. I dischetti imperativi disposti normalmente al binario percorso dal treno impongono al macchinista di provvedere immediatamente all'arresto, procurando di non impegnare il deviatoio relativo. Analogamente dovrà regolarsi il macchinista in manovra, a meno che la manovra debba inoltrarsi su] binario tronco.

9. L'esistenza dei dischetti ai deviatoi non dispensa dall'uso di tutti gli altri segnali e dall' osservanza di tutte le altre misure di sicurezza e di prudenza che sono prescritte dai regolamenti.
