3.1. Segnali Indicatori da Deviatoio

Segnali ai Deviatoi Semplici

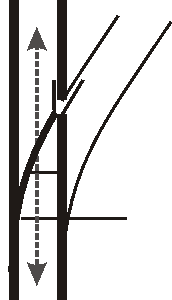

Deviatoio Semplice disposto per il Corretto Tracciato

A		B

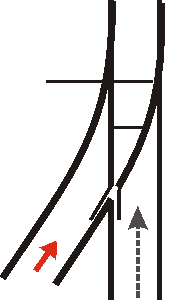

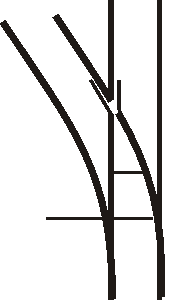

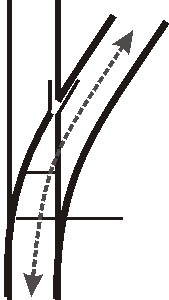

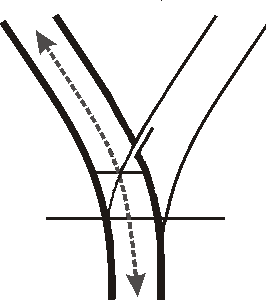

A. Deviatoio Semplice disposto per il Tracciato Deviato Sinistro

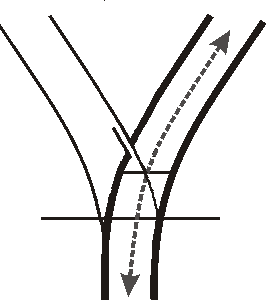

B. Deviatoio Semplice disposto per il Tracciato Deviato Destro

Segnali ai Deviatoi Simmetrici

Deviatoi con uguale limite in entrambi i Rami dello Scambio.

C		D

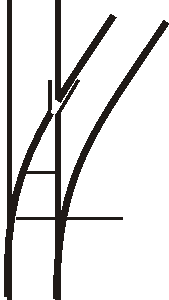

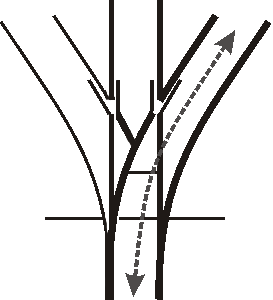

C. Deviatoio Simmetrico disposto per il Tracciato Destro
Deviatoio Incontrato di Punta.

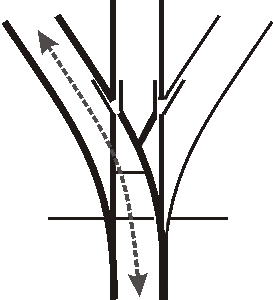

C. Deviatoio Simmetrico disposto per il Tracciato Sinistro
Deviatoio Incontrato di Punta.

Segnali ai Deviatoi Triplo

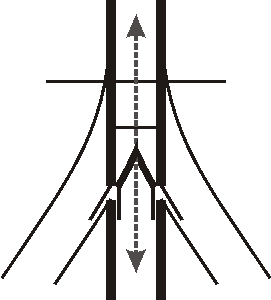

Deviatoio Triplo disposto per il Corretto Tracciato

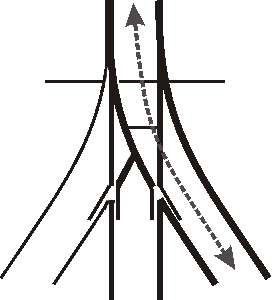

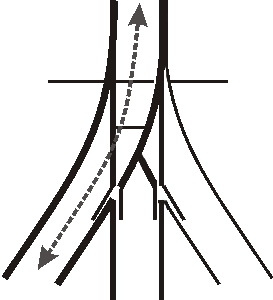

Deviatoio Triplo disposto per il Tracciato Sinistro

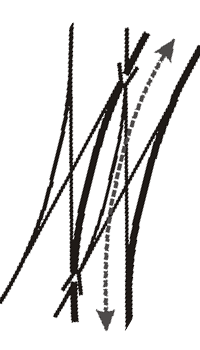

Deviatoio Triplo disposto per il Tracciato Destro

Segnali ai Deviatoi Doppio Inglese

A		B

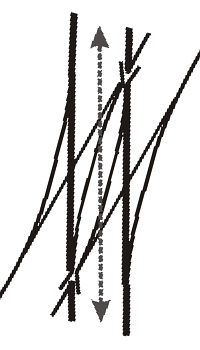

A. Deviatoio Inglese con due Dispositivi di Manovra disposto per il Tracciato Rettilineo

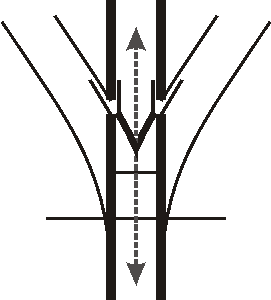

Direzione Principale Parallela all'asse della Stazione.

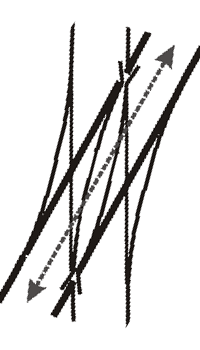

B. Deviatoio Inglese con due Dispositivi di Manovra disposto per il Tracciato Rettilineo da Sinistra a Destra.

C		D

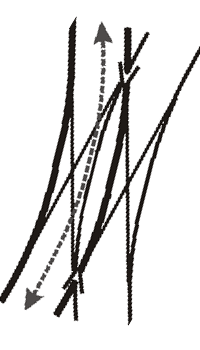

C. Deviatoio inglese con due Dispositivi di Manovra disposto per il Tracciato Deviato a Sinistra
D. Deviatoio Inglese con due Dispositivi di Manovra disposto per il Tracciato Deviato a Destra

Segnali per i Binari Tronchi

Se un Itinerario Ferroviario conduce ad un Binario Tronco, il segnale sul Deviatoio viene equipaggiato con l'Indicatore.

Binario tronco
Deviatoio disposto verso un Binario Tronco.

Binario tronco
Deviatoio disposto verso un Binario Tronco.

Deviatoio disposto per il Corretto Tracciato

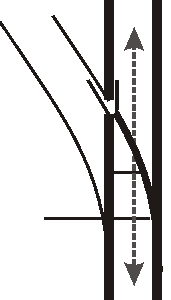

Deviatoio non predisposto per l'Attraversamento dal Binario indicato dalla Freccia Rossa.
Soltitamente applicato ai Deviatoi sprovvisti di Lanterna Luminosa Girevole (Deviatoi Inglesi) per favorine l'identificazione.

Segnali ai Deviatoi Tallonabili

Nei Segnali sui Deviatoi di Tipo Luminoso viene usata una Tabella Arancione con l'etichetta " A " o " T ".
La lettera " A " viene usata nella Svizzera Tedesca mentre la lettera " T " viene usata nella Svizzera Francese, entrambe le lettere indicano un Deviatoio Tallonabile.

Deviatoio Semplice Tallonabile disposto per il Corretto Tracciato
Deviatoio Incontrato di Punta.

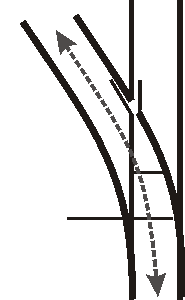

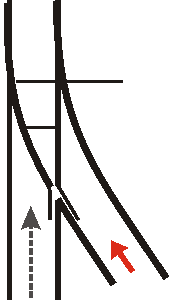

Deviatoio Semplice Tallonabile a Ritorno Elastico

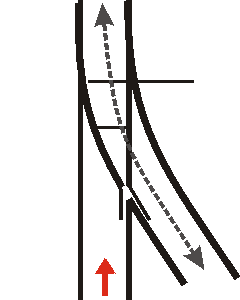

Posizione Normale (Freccia Rossa)
Posizione Tallonabile (Freccia Grigia)

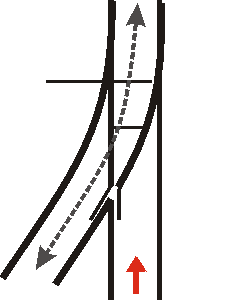

Deviatoio Incontrato di Calcio.

I Deviatoi possono essere oltrepassati Normalmente (Freccia Rossa) o Tallonati (Freccia Grigia).

Segnali ai Deviatoi per i Veicoli di Varia Lunghezza

Segnali utilizzati sui Deviatoi per istradare particolari composizioni su un Itinerario.

A		B

A. STOP (Via Impedita) per i Veicoli di Lunghezza Ridotta
(S = Ridotta)
B. STOP (Via Impedita) per i Veicoli di Lunghezza Standard
(N = Standard)
