1.14. Segnali Luminosi sulle Linee SIM

Sulle Linee dei Trafori Alpini, al fine di consentire il Trasporto Combinato, un solo un Binario della Linea ha subito un abbassamento sul Piano del Ferro per l'adeguamento di Sagoma per il transito dei Carri Pianale per il caricamento dei Semirimorchi.
A differenza del Trasporto Intermodale dove vengono caricati solo i Semirimorchi e i Container, nel Trasporto Combinato viene caricata anche la Motrice Stradale.

Itinerari di Ingresso SIM

A	B

A. Tabella Inizio (Itinerario in Ingresso)
B. Tavola Termine (Itinerario di Ingresso)

Gli Itinerari in Ingresso sulla Linea per il Trasporto Combinato sono segnalati con delle Tabelle per ricordare al Macchinista del Treno SIM (Simplon-Inter-Modal) di richiedere conferma via Radio prima di Procede.

Segnali di Arresto SIM

	A	B

A. Avviso di Via Impedita per i Treni SIM
B. Avviso di Via Libera per tutti i Treni.

	A	B

A. Via Impedita per i Treni SIM
B. Via Libera per tutti i Treni.

Tavola di Ostruzione

Tavola Limite di Manovra per i Treni SIM
Tavole collocate a terra i profilo viene utilizzato per indicare il Binario di riferimento.

Indicatore Itinerari SIM

Indicatori d'Itinerario per i Treni SIM
Le linee in Grassetto sul cartello indicano il Corretto Itinerario mentre le line Normali e il Punto Viola indicano gli Itinerari Proibiti per i Treni SIM.

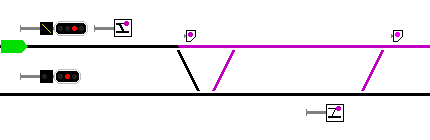

Nei Diagrammi sottostanti gli Itinerari Proibiti per i SIM sono evidenziati con Linee Viola
