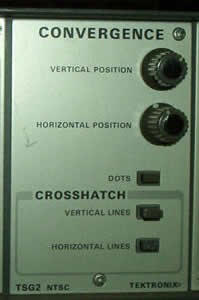

TSG2/TSG12
Generatore Segnale Test di Convergenza

Caratteristiche dei Generatori per Segnale Test di Convergenza:

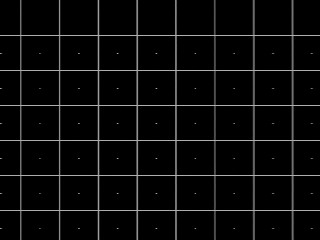

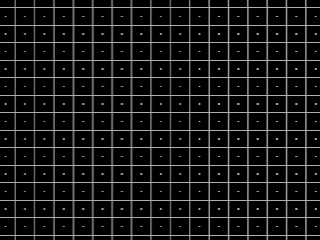

1. Matrice Test & Griglia
2. Matrice Test
3. Griglia Test Verticale
4. Griglia Test Orizzontale
5. Controllo di Posizione

Il TSG2 e TSG12 garantiscono un elevata qualità nei Segnali Test di Convergenza per i Generatori Segnale Serie 1410.

Allo scopo di verificare, nei Monitor o Camere Televisive, i seguenti parametri: Linearità, Rapporto d’Aspetto e Distorsione Geometrica.

I Segnali sul Modello TSG2 sono conformi allo Standard IEEE 202.

La Verifica sarà realizzata mediante gli Interruttori: DOTS, VERTICAL LINES & HORIZONTAL LINES e Trimmer per il Posizionamento Verticale & Orizzontale delle Matrici Test.

L’Uscita Segnale è localizzata sul Pannello Posteriore dell’Unità dove è collocato il Generatore di Segnale.

L’Uscita per il Segnale di Convergenza sarà disponibile simultaneamente con tutte le altre Uscite dei Generatori Test.
