TSG7/TSG11/TSG21
Generatori Barre Colore

Caratteristiche dei Generatori per Barre Colore:

1. Barre Colore SMPTE (TSG7)

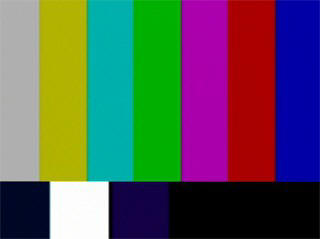

2. EIA (TSG7)

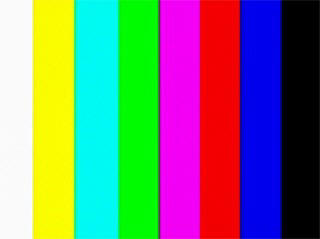

3. Test Card (TSG11/TSG21)
4. Test Card con Componenti Regolabili
5. Ampiezza di 75% o 100%
6. Test Card/Riferimento Y
7. Test Card/RED
8. Test Card/ Inversione Barre

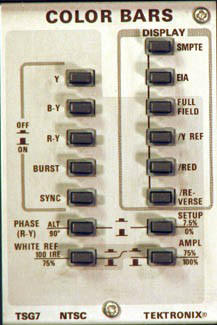

Il TSG7, TSG11 e TSG21 garantiscono un elevata qualità di Test Card oltre ad una selezione di Barre Colore per i Generatori di Segnale per la Serie 1410.

Il TSG7 opera indipendentemente da ogni altro Segnale di Test installato sull’Unità. L’Uscita è disponibile simultaneamente con tutte le altre Uscite dei Segnali Test.

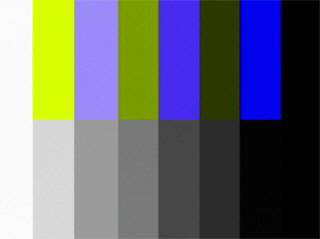

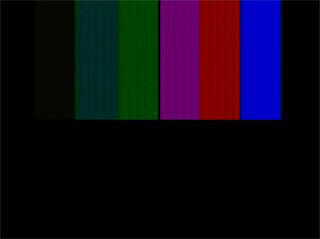

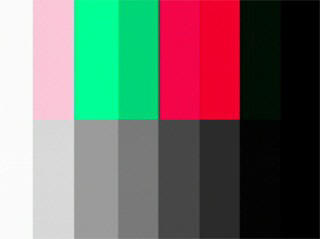

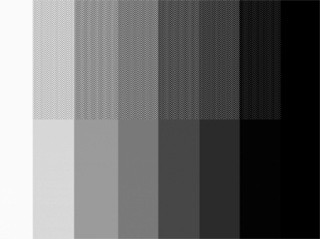

La composizione dei Segnali sono alterabili mediante gli Interruttori Y, B-Y (U), R-Y (V), Burst e Sincronia.

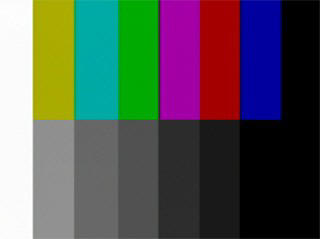

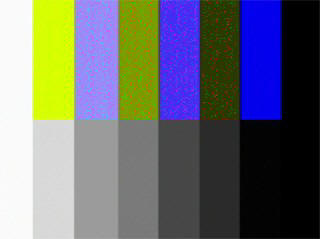

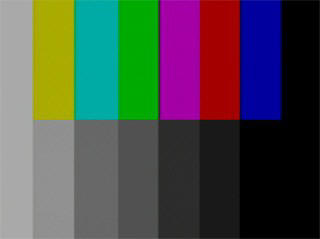

E’ inoltre possibile bloccare o alterare: la Sotto-Portante di Fase R-Y (V), l’Ampiezza delle Barre, il Riferimento White e il Livello di SetUp (o Modulazione di Crominanza).

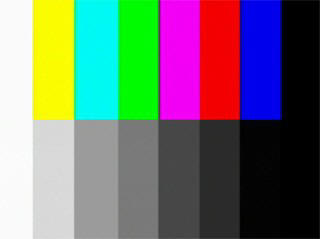

L’Interruttore /Y REF permette la selezione di una Test Card con Barre Colore nella medesima sequenza come nella Test Card Standard oltre ad una Porzione con Barre Colore per la verifica della Luminanza nella parte rimanente.

La Porzione potrà presentare un’Ampiezza di ½ o ¾ come programmato internamente sul Generatore d’Impulso per la Sincronia.

Con questo Segnale sarà possibile verificare: la Crominanza, il Ritardo Luminanza oltre a monitorare la Scala dei Grigi mentre valutiamo simultaneamente il rendimento del Colore.

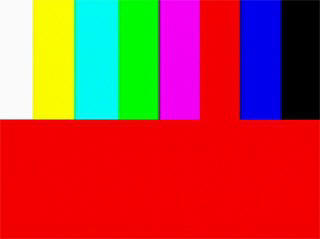

L’Interruttore / RED permette la selezione di una Test Card con Barre Colore come la Funzione /Y REF oltre ad una Crominanza Rossa; (Medesima Fase, Ampiezza e Livello di Luminanza delle Barra Rossa).

Questo Segnale aiuterà nel verificare la Calibrazione durante la Riproduzione di un VTR.

Errori di Equalizzazione Testine e Rumore saranno facilmente individuabili sulla Banda Rossa.

Altre barre Colore potranno essere selezionate mediante una programmazione interna.

Tale Segnale potrà inoltre essere commutato in modalità remota in una Test Card con Barre Colore e Crominanza Bianca.

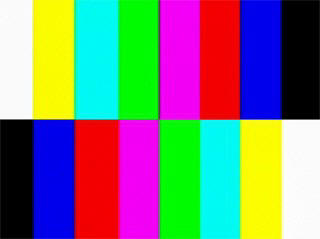

L’Interruttore / REVERSE permette la selezione di una Test Card con Barre Colore come con la Funzione /Y REF ma Barre Colore con Sequenza Inversa: Nera, Blu, Rossa; Magenta, Verde, Indaco, Giallo e Bianco.

Questo Segnale sarà utilizzato per verificare il Ritardo fra la Crominanza e la Luminanza su un Monitor a Colori durante l’uso di un KineScope.

Le Bande Invertite sono inoltre utilizzate per individuare errori di Velocità nei VTR.

Il TGS7 offre la possibilità di generare Barre Colori per determinate Linee VIT; ( I Segnali VIT non potranno essere inseriti sulle Line di Programma; a tale scopo saranno utilizzati i seguenti Moduli: 147, 148, 148M o 1910 con Funzione VITS).

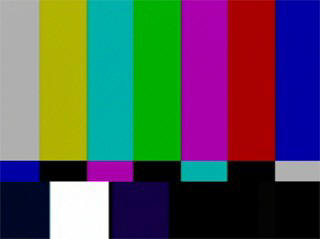

L’Interruttore SMPTE (TSG7) sarà utilizzato per consentire l’Allineamento del Segnale di Test con Barre Colore sui Monitor Televisivi.

Questo Segnale, in Uscita, sarà generato in accordo alle specifiche dello Standard SMPTE, ECR1-1978.

Le Barre SMPTE consentono, nei Monitor Televisivi, una rapida regolazione dei seguenti parametri: Croma, Saturazione e Luminosità.
